FTキャップ

FTキャップの標準仕様表です。
FTPile

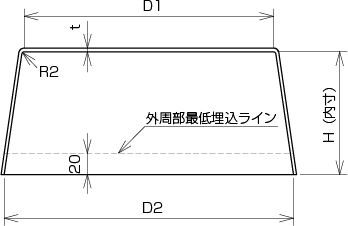

FTキャップの標準仕様表
呼び径 天端直径
D1 (mm)
高さ
H (mm)
下端直径
D2 (mm)
鋼板厚
t (mm)
重量
W (kgf)
φ300 301 201 345 1.2 1.8
φ350 351 201 395 1.2 2.3
φ400 401 201 445 1.2 2.7
φ450 451 201 495 1.2 3.2
φ500 501 201 545 1.2 3.8
φ600 601 201 645 1.6 7.2
φ700 701 201 745 1.6 9.0
φ800 801 201 845 2.0 13.8
φ900 901 201 945 2.0 17.4
φ1000 1001 201 1045 2.3 23.9
φ1100 1101 201 1145 3.2 38.6
φ1200 1201 201 1245 3.2 44.3
注1)寸法は、内寸とする。
*標準タイプのボルト穴は、F.T.Pile協会に加入のパイルメーカーに対応。
*引抜き対応タイプは、穴数と位置を指定してください。
*この規格に適合するFTキャップには、「FTP」のロゴマークの刻印があります。
